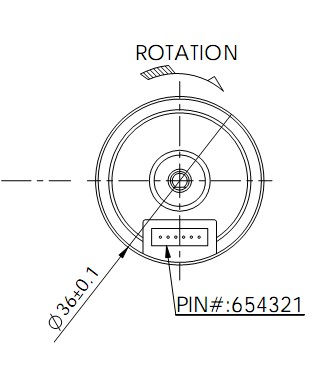

今天有客戶再次問到了我們B3650M這款無刷電機的接線方式，這里和大家詳細的說明一下。一般情況下，同一個系列的無刷電機，他們的接線方式都是一樣的，這款36mm外徑的無刷電機具體的接線方式如下。

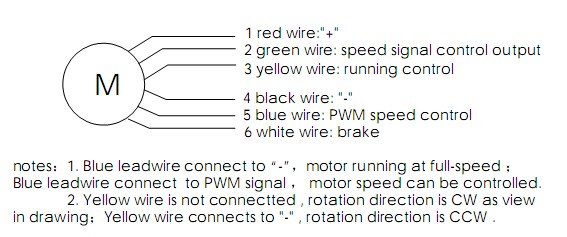

一般情況下，36mm外徑的無刷電機通常是出6根線，分別是紅、綠、黃、黑、藍、白6種顏色，其中：

紅線：電源正極

綠線：轉速信號反饋

黃線：正反轉。不接黃線，電機正轉；黃線接負極，電機反轉。

黑線：電源負極

藍線：PWM調速。藍線接電源負極的時候，電機以額定轉速運行；如果需要調速，將藍線接到客戶給出調速信號的控制板上就可以了。

白線：剎車，也稱為鎖定。
