一、 控制器簡介
   AC 85V-260V（100W）為通用型的有感外置高壓驅動控制器，采用150度邏輯控制方式，有效地降低電機噪音；適用于落地扇/空調扇/風機等。

二、 控制器參數：
1、 輸入電壓：AC 85V-260V
2、 待機功耗：≤1.5W；
3、 轉速范圍：100-20000rpm；
4、 控制器最大輸入功率: 100W；
5、 采樣保護電流：1A;

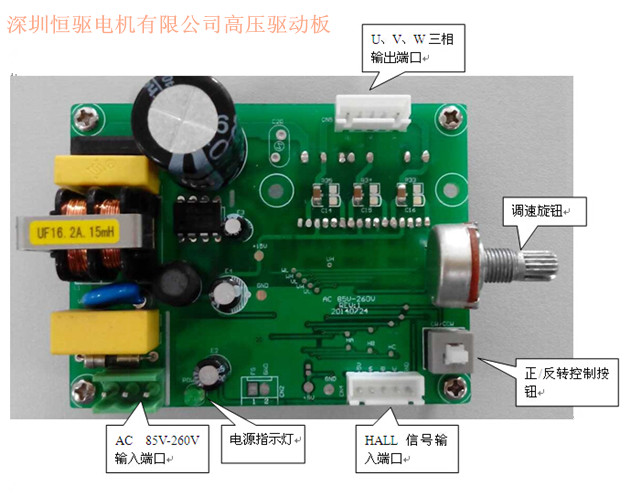

三、 控制端口說明：

四、操作說明：（當所有部件按上圖連接完成后）
1、 請?jiān)谕娗皺z查調速旋鈕是否在逆時針旋轉盡頭；如果沒有，請將旋鈕轉至逆時針盡頭；（確保插電時，電機不轉動）
2、 通電；通電后旋轉調速旋鈕，電機可以從0至額定轉速；順時針旋轉，轉速增加，反之則減少；
3、 正/反轉控制按鈕；按鈕彈起為正轉，按下為反轉；
